Redes de drenaje: cómo influye la densidad de puntos
Cómo se calcula la red de drenaje de una ladera a partir del modelo del terreno, y qué cambia al pasar de 0,5 a 5 puntos por m², con un ejemplo en Xàbia.
Una red de drenaje es el dibujo de por dónde corre el agua cuando llueve sobre un terreno. Calcularla bien es la base para diseñar cunetas, colectores y pasos de agua en una urbanización, o para entender por qué una parcela se encharca o se lleva la tierra con cada tormenta. En la costa de Alicante, con lluvias de otoño intensas y laderas abancaladas, el detalle importa. Y el detalle depende, sobre todo, de la densidad de puntos del modelo del terreno.
¿Cómo se calcula una red de drenaje?
Se parte de un modelo digital del terreno (MDT), el suelo sin edificios ni vegetación. Sobre él, un sistema de información geográfica hace cuatro pasos:
- Corrige depresiones que no son reales, pequeños huecos del modelo donde el agua quedaría atrapada.
- Calcula la dirección de flujo: hacia qué celda vecina va el agua desde cada punto, siguiendo la máxima pendiente.
- Calcula la acumulación de flujo: cuántas celdas aguas arriba vierten en cada punto.
- Define la red: los puntos que reciben agua de una superficie mayor que un umbral forman los cauces.
El resultado es un mapa de líneas que, como un árbol, se van juntando ladera abajo. Con él se ven las vaguadas principales, los puntos donde se concentra el agua y las cuencas que vierten a cada uno.
¿Qué cambia con la densidad de puntos?
Todo el cálculo depende de cómo de fiel sea el MDT al terreno real. Y eso depende, en buena parte, de cuántos puntos medidos tiene por metro cuadrado.
Lo comparamos en una ladera de Xàbia, con pinar, bancales y viales de urbanización, calculando la red con dos modelos:
- Un modelo de 0,5 puntos por m², una densidad del orden de la de muchos datos LiDAR públicos.
- Un modelo de 5 puntos por m², diez veces más denso, como el que se obtiene con un vuelo propio.
Qué se ve con baja densidad
Con 0,5 puntos/m², el modelo recoge la forma general de la ladera. La red muestra las vaguadas principales y cómo se juntan. Para una visión de conjunto de una zona amplia puede bastar.
Qué se ve con alta densidad

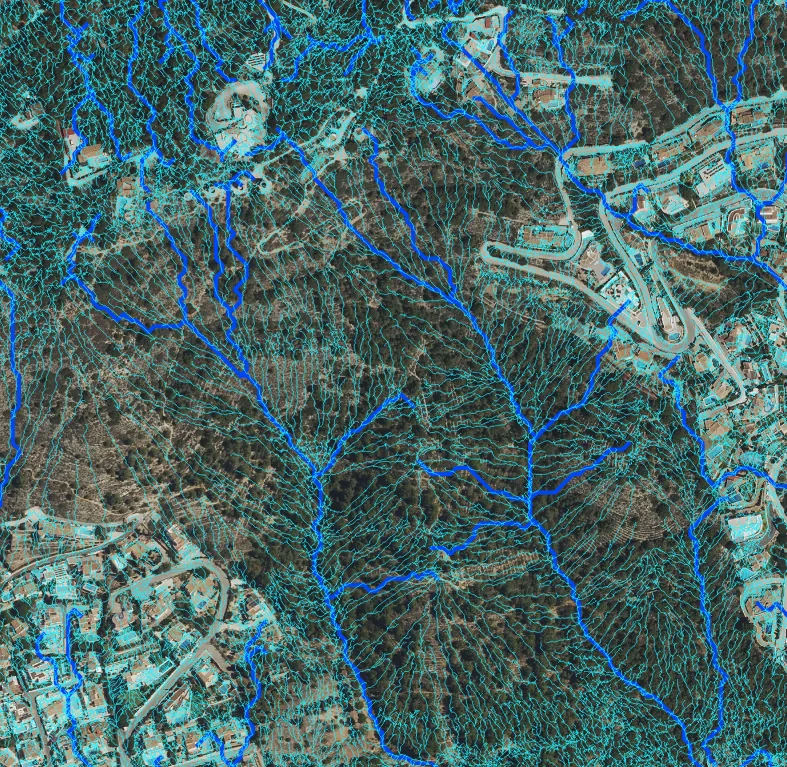

Con 5 puntos/m², el modelo recoge los bancales, los muros, los bordes de los viales. La red se llena de líneas finas: es la escorrentía que baja por cada bancal y que los viales recogen y desvían. Es justo la información que hace falta para diseñar una red de drenaje a escala de urbanización o de parcela: dónde poner una cuneta, dónde un paso de agua, qué muro va a recibir el agua de toda la ladera.
La contrapartida es el volumen de datos y el trabajo de oficina: diez veces más puntos que clasificar y depurar, separando suelo, vegetación y construcciones. Por eso no siempre compensa. La densidad se elige según la decisión que hay que tomar con el resultado.
¿Qué densidad necesito?
Depende de la escala de la decisión:
| Para qué | Densidad orientativa |
|---|---|
| Visión general de una cuenca o un término | Baja, como la de los datos públicos |
| Planificación de una urbanización o un vial | Alta, con vuelo propio |
| Drenaje de una parcela, muros y cunetas | Alta, completada con topografía clásica en los puntos críticos |
En cuánto cuesta un levantamiento topográfico explicamos cómo influye la densidad de cotas en el trabajo.
¿Por qué LiDAR para el drenaje?
Porque el agua corre por el suelo, no por las copas. La fotogrametría mide lo que ve la cámara, y bajo un pinar ve árboles. El LiDAR llega al suelo a través de los huecos de la vegetación y permite construir un MDT fiable en laderas arboladas como las de la Marina Alta. Lo explicamos en ortofoto, MDT, MDE y curvas de nivel.
Preguntas frecuentes
¿La red de drenaje calculada sustituye a un estudio hidrológico?
No. La red dice por dónde corre el agua según el relieve. Un estudio hidrológico añade lluvias de cálculo, caudales y periodos de retorno. La red de drenaje es una de sus bases.
¿Se tienen en cuenta los muros y las casas?
En el MDT se eliminan los edificios, pero los muros de bancal y los bordes de vial forman parte del terreno y, con densidad alta, se recogen. Para estudiar cómo afecta un edificio concreto al agua, se trabaja con modelos específicos.
¿Me sirve para saber por qué se inunda mi parcela?
Es un buen punto de partida. La red y las cuencas muestran de dónde viene el agua que llega a la parcela y por dónde se concentra.
Calculamos redes de drenaje y otros análisis del terreno con análisis cartográfico y GIS, a partir de modelos obtenidos con LiDAR y nubes de puntos.
