Estudio de sombras y pendientes antes de proyectar
Cómo se calcula la sombra del relieve, los edificios y la vegetación en cada hora y estación, y cómo un mapa de pendientes dice dónde se puede construir.

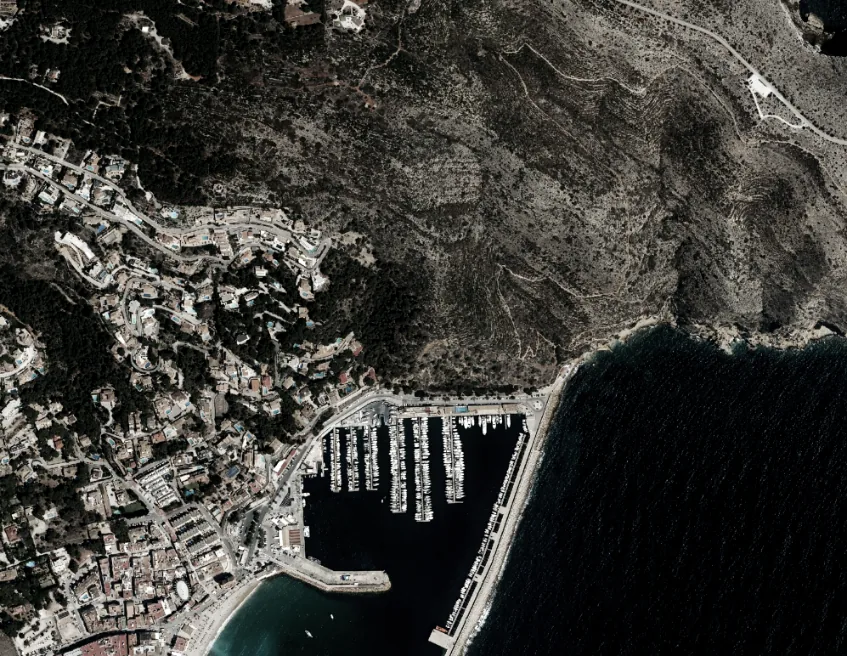

Un estudio de sombras dice qué zonas de un terreno reciben sol y cuáles quedan en sombra a cada hora del día y en cada época del año. Un estudio de pendientes dice cuánto se inclina el terreno en cada punto. Los dos salen del mismo modelo digital y responden a preguntas muy prácticas antes de proyectar: dónde poner la casa, la piscina o las placas solares, y dónde no se puede construir sin muros de contención. Los ilustramos con la zona del puerto de Xàbia, entre la bahía y la ladera.
¿Qué es un estudio de sombras?

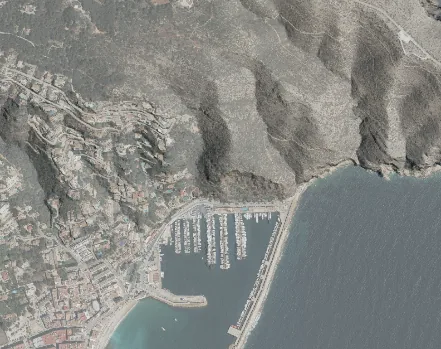

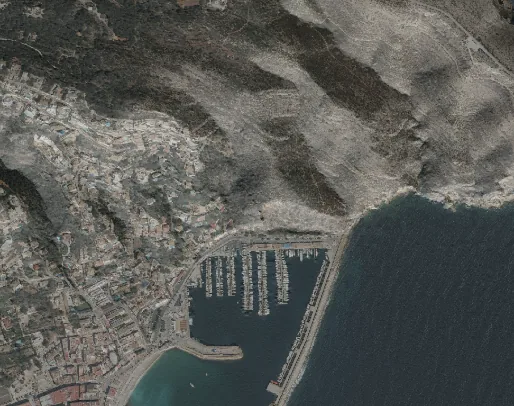

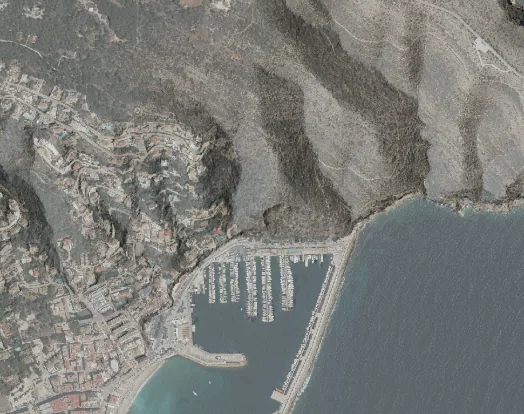

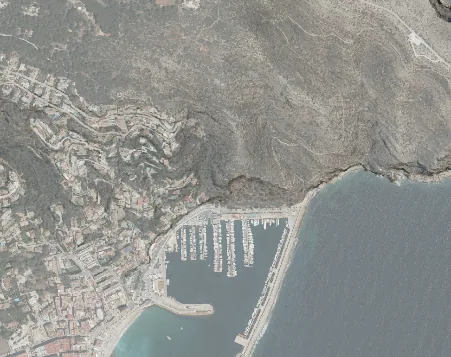

Para analizar la incidencia solar sobre un terreno hay que saber cómo se proyectan las sombras según la posición del sol, la topografía y los elementos existentes. El estudio de sombras representa las zonas de sombra y de exposición solar en distintos momentos del día y épocas del año.
Lo que hacemos es determinar de forma digital cómo la orografía, las edificaciones, la vegetación y otros elementos condicionan la radiación solar y la generación de sombras sobre una zona concreta.
¿Cómo se calcula?
- Se parte de un modelo digital de superficies, que incluye el relieve, los edificios y el arbolado. Si solo se usa el modelo del terreno, la sombra de una casa o de un pinar no aparece.
- Se calcula la posición del sol (altura y orientación) para cada fecha y hora que interese: por ejemplo, el solsticio de invierno, cuando el sol va más bajo, y el de verano.
- Para cada posición se calcula qué zonas quedan ocultas al sol por algún elemento.
- Se combinan los resultados en mapas por hora o en mapas de horas de sol acumuladas.
¿Para qué sirve?
Es especialmente útil para evaluar la implantación y la orientación de nuevas instalaciones, con un estudio previo del comportamiento solar del terreno y de las edificaciones:
- Una vivienda en ladera: qué fachada recibe sol en invierno, qué terraza queda en sombra por la tarde en verano.
- Una piscina o un jardín: cuántas horas de sol tendrán según dónde se coloquen.
- Placas solares: qué parte de la cubierta o del terreno no queda sombreada por el relieve o por los árboles.
- Un edificio nuevo: qué sombra proyectará sobre las parcelas vecinas.
En la costa, con laderas orientadas hacia el mar y montañas detrás, la diferencia de sol entre una parcela y la de al lado puede ser notable, sobre todo en invierno.
¿Qué es un estudio de pendientes?

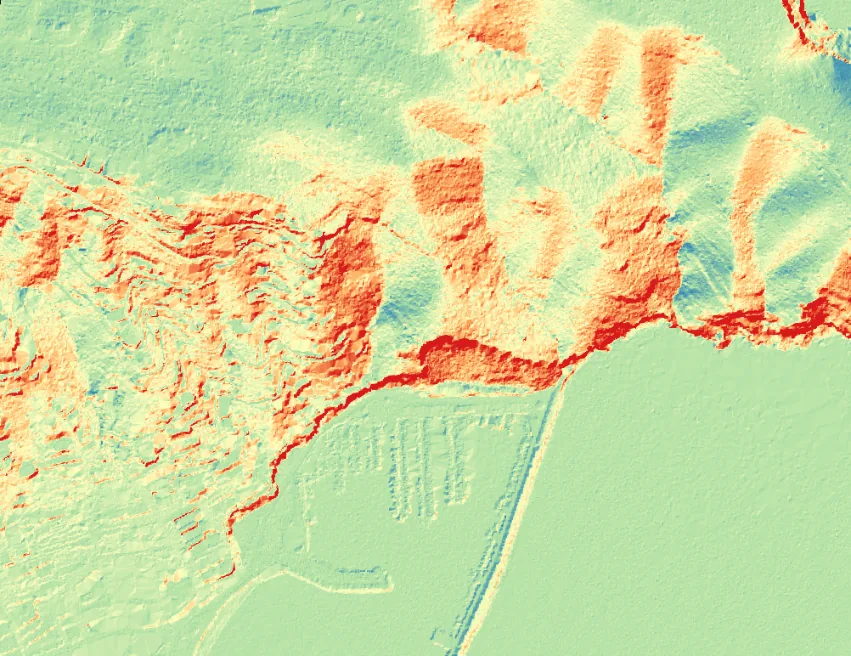

Un mapa de pendientes calcula, a partir del modelo del terreno, la inclinación en cada punto y la clasifica por intervalos. A simple vista dice dónde el terreno es llano, dónde es suave y dónde es abrupto.
¿Para qué sirve?
- Saber dónde se puede construir sin grandes movimientos de tierra.
- Diseñar accesos y rampas con pendientes que se puedan recorrer.
- Detectar zonas de riesgo: taludes y laderas muy inclinadas donde hacen falta muros o donde la erosión es mayor.
- Comprobar condiciones urbanísticas, cuando el planeamiento limita la edificación en función de la pendiente.
Combinado con la red de drenaje y las cuencas visuales, el mapa de pendientes completa la lectura del terreno antes de dibujar el proyecto.
¿Qué datos hacen falta?
- Un modelo del terreno para las pendientes y un modelo de superficies para las sombras, con la resolución adecuada a la escala del análisis.
- Las fechas y horas que interesan para el estudio de sombras.
- Si se analiza una construcción futura, su volumen y su altura.
Para una parcela, lo ideal es un vuelo propio con dron, que recoge los árboles y edificios tal como están hoy. Para zonas amplias se pueden combinar datos públicos con levantamientos de detalle.
Preguntas frecuentes
¿El estudio de sombras tiene en cuenta los árboles?
Sí, si se hace sobre un modelo de superficies. Es una de las razones para hacer un vuelo actual: los árboles crecen y los datos antiguos no los recogen.
¿Se puede simular la sombra de una casa que aún no existe?
Sí. Se añade el volumen proyectado al modelo y se calcula igual. Así se compara la orientación o la altura antes de decidir.
¿Qué intervalos de pendiente se usan?
Se eligen según la pregunta: los que marque el planeamiento, los de accesibilidad de un camino o los que separen terreno llano, suave y abrupto. Los acordamos con quien encarga el estudio.
Hacemos estudios de sombras y de pendientes dentro de nuestro análisis cartográfico y GIS, a partir de modelos digitales del terreno y de superficies.
Etiquetas analisismapatoma de decisiondatos
Escrito por Vicent Doménech, ingeniero en Geodesia y Cartografía, colegiado en Topografía n.º 8948.
