Cuencas visuales: qué se ve desde un punto
Qué es una cuenca visual, cómo se calcula con un modelo del terreno y para qué sirve en la costa: integración paisajística, situar una vivienda o prever sus vistas.
Una cuenca visual es la parte del territorio que se ve desde un punto. Dicho al revés, también es el conjunto de lugares desde los que ese punto se ve. En la costa de Alicante, donde las vistas al mar forman parte del valor de una parcela y el paisaje está protegido, calcular cuencas visuales es una herramienta de decisión: dónde implantar una vivienda, qué impacto tendrá una construcción o qué se seguirá viendo dentro de veinte años.
¿Qué es exactamente una cuenca visual?
Desde un punto de observación, se traza una línea de visión hacia cada punto del terreno. Si el relieve, un edificio o un árbol se interponen, ese punto queda oculto; si no, es visible. El conjunto de puntos visibles es la cuenca visual.
En la práctica, el cálculo se hace sobre un modelo digital del territorio y tiene en cuenta:
- La altura del observador: no es lo mismo una persona de pie que una terraza en una segunda planta.
- La altura de lo observado: si se analiza un edificio, se mide hasta su cubierta, no hasta el suelo.
- La distancia máxima: a partir de cierta distancia los objetos dejan de percibirse con detalle.
- El modelo que se usa: con un MDT, solo cuenta el relieve; con un modelo de superficies, también los edificios y la vegetación.
Este último punto es el que más cambia el resultado. Un análisis hecho solo con el relieve dice que se ve casi todo; uno hecho con edificios y arbolado se acerca a lo que verá una persona. En qué es una ortofoto, un MDT y un MDE explicamos la diferencia entre ambos modelos.
Un ejemplo en Xàbia

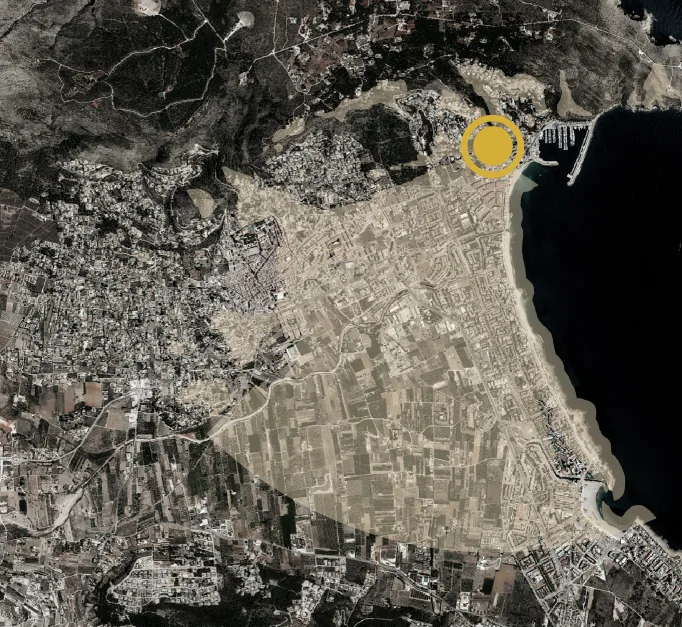

La imagen muestra la cuenca visual calculada desde un punto junto al puerto de Xàbia. La zona iluminada es lo que se ve desde allí: buena parte del llano y la línea de costa de la bahía. Lo que queda en oscuro está oculto por el relieve o por lo construido.
La lectura es doble. Desde ese punto se domina una parte grande del llano. Y, al revés, una construcción alta en ese punto sería visible desde toda la zona iluminada. Ese es el tipo de pregunta que plantea un estudio de paisaje.
¿Para qué sirve una cuenca visual?
Estudios de integración paisajística
En la Comunitat Valenciana, muchas actuaciones en suelo no urbanizable o en zonas sensibles necesitan un estudio de integración paisajística. El análisis de visibilidad es una parte central: desde qué puntos de observación (carreteras, núcleos urbanos, miradores) se verá la actuación y con qué intensidad. Lo contamos en cómo se hace un estudio de integración paisajística.
Implantar una vivienda en ladera
En una parcela de la costa, mover la casa unos metros o subirla media planta puede ganar o perder la vista al mar. Calculando la cuenca visual desde varias posiciones y alturas se compara antes de proyectar, en lugar de descubrirlo con la estructura levantada.
Saber qué vistas se pueden perder
Si la parcela de enfrente es edificable, se puede simular qué taparía una construcción con la altura máxima que permite el planeamiento.
Antenas, instalaciones y miradores
El mismo cálculo sirve para situar antenas, cámaras o instalaciones que necesitan ver una zona amplia, o para elegir el mejor sitio para un mirador.
¿Qué datos hacen falta?
- Un modelo del terreno y de superficies actualizado. Para una parcela, lo ideal es un vuelo propio con dron; para un análisis amplio, se combinan datos públicos con levantamientos de detalle.
- Los puntos de observación y sus alturas, definidos con quien encarga el estudio.
- Si se evalúa una construcción futura, su volumen y su altura.
El resultado puede entregarse como mapa en PDF y como capa para un SIG, de modo que el arquitecto o el equipo de paisaje pueda combinarlo con el resto de su análisis.
Preguntas frecuentes
¿La cuenca visual tiene en cuenta los árboles?
Si se calcula sobre un modelo de superficies, sí. Si se usa solo el modelo del terreno, no, y el resultado sobreestima lo que se ve. Por eso conviene decidir qué modelo usar según la pregunta.
¿Se puede calcular desde varios puntos a la vez?
Sí. Es lo habitual en un estudio de paisaje: se calculan las cuencas desde varios puntos de observación y se combinan para ver qué zonas se ven desde más sitios.
¿Sirve para una parcela concreta o solo para grandes estudios?
Para las dos cosas. En una parcela, la escala es menor y el modelo más detallado, pero el método es el mismo.
Calculamos cuencas visuales y otros análisis del territorio dentro de nuestro servicio de análisis cartográfico y GIS, a partir de modelos digitales del terreno y de superficies.
Etiquetas analisismapatoma de decisiontopografia
Escrito por Vicent Doménech, ingeniero en Geodesia y Cartografía, colegiado en Topografía n.º 8948.
